Kubernetes 原生的管理能力目前仍然停留在单集群级别。每一个集群可以稳定地自治运行，但是却缺乏横贯多个集群的统筹管理能力。Kubefed是开源的多集群管理方案，可应用于突破单集群性能瓶颈、异地多集群、混合云管理等场景。通过CRD+Operator的方式定义一系列自定义联邦资源，并通过自定义Controller实现跨集群资源协调能力。

1.  kubefed简介

1.1 kubfed介绍

Kubefed（Federation v2）即 Kubernetes 联邦，是开源的多集群解决方案，目前的版本是 v0.8.1，处于beta阶段。Federation v1版本因为在扩展性、权限管理、架构等方便存在一定缺陷而被废弃。v2版本对v1版本架构进行了优化，使用CRD+operator的方式定义一系列自定义联邦资源，并通过自定义controller实现跨集群资源协调能力。 Kubefed可应用于突破单集群性能瓶颈、控制故障爆炸半径、异地多集群、混合云管理等场景，集群建立联邦后，可以将用户的k8s资源在多集群中分发并管理。

1.2 Kubfed组成



Kubefed组件图
Kubefed所有组件部署在一个集群中，该集群作为Host集群，kubefed通过api访问其他成员集群的kube-apiserver实现对成员集群的管理，kubefed所在集群也可以配置为成员集群。
Kubefed主要由三个组件组成：
Kubefed admission webhook：提供了准入控制，作用在CR的创建过程的校验阶段
Kubefed controller-manager：kubefed控制平面，处理自定义资源以及协调不同集群间的资源状态
Kubfedctl：二进制管理工具，实现用户和kubefed的交互，比如集群注册、资源注册等

2 kubefed CRD

2.1 Kubefed CRD介绍

Kubefed通过crd实现了对任意资源的联邦管理，相对于Federation v1需要通过扩展api-server的实现，大大提高了灵活性和扩展性。

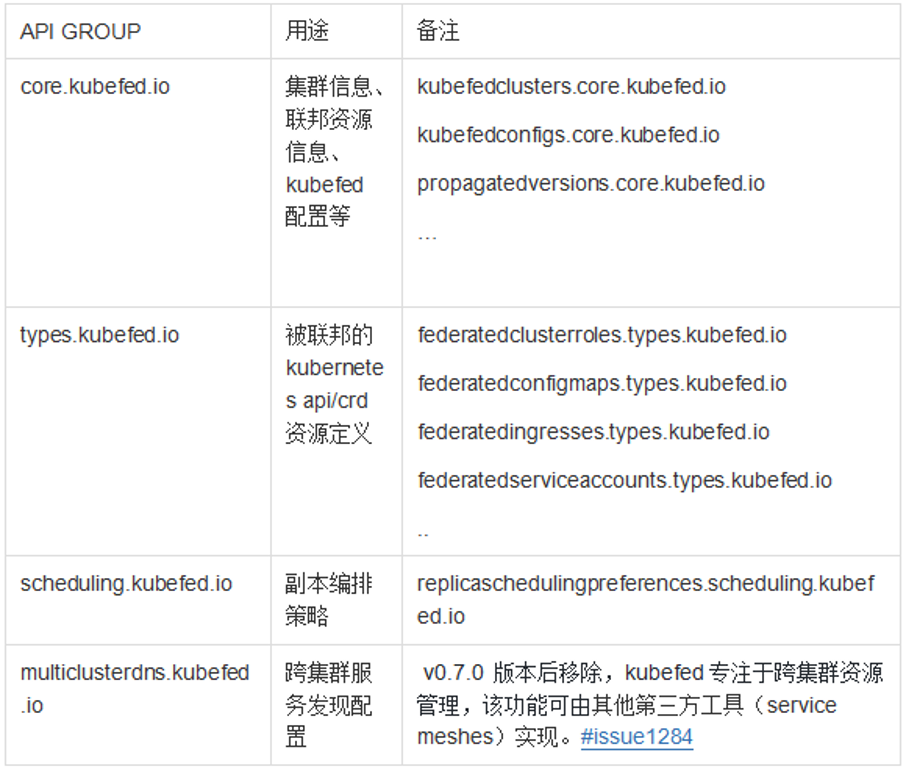

Kubefed中CRD API GROUP如下表格所示：

2.2 kubefed CRD的交互

CRD组成及交互图
对集群资源联邦化的实现主要是通过两种CRD来完成，分别是 FederatedTypeConfig 和 Federated<API Type> 。
FederatedTypeConfig定义了 Federated<API Type> 和kubernetes api资源的关联关系。而 Federated<API Type> 用来定义怎么去联邦化对应的kubernetes api资源。
一个典型的deployment的FederatedTypeConfig示例如下：
apiVersion: types.kubefed.io/v1beta1
kind: FederatedDeployment
metadata:
  name: fed-deploy
  namespace: fed-ns
spec:
  template:
    {deployment-define}
  overrides:
  - clusterName: cluster-1
    clusterOverrides:
    - path: /spec/replicas
      value: 10
    - path: /spec/template/spec/containers/0/image
      value: nginx:1.17.0-alpine
  placement:
    clusters:
    - name: cluster-1
    - name: cluster-2
status:
  clusters:
  - name: cluster -1
  - name: cluster -2
  conditions:
  - lastTransitionTime: "2021-12-13T09:40:27Z"
    status: "True"

    type: Propagation

Federated Type CRD包含三个部分：
Template:该资源本身的定义，用于集群中该资源的创建
Placement:分发策略，定义该资源部署于哪些集群中
Overrides：对template中的字段进行覆盖重写，用于对资源的配置更新。如示例中对名称为cluster-1的member cluster中deployment的副本数和镜像进行了重新配置。Override中未选择的集群使用template的定义，保持不变。
用户通过kubefedctl enable <source type>命令生成指定该资源类型的FederatedTypeConfig  CRD，通过 kubefedctl federate <source name>或者使用定义好的yaml文件对资源进行联邦部署。

2.3 集群资源调度CRD

RSP（ReplicaSchedulingPreference）可以被视为对用户更友好的分发副本的机制，方便用户定义资源在不同集群的部署策略。用户只需要创建RSP资源和关联的联合资源（仅填充spec.template）可以将副本在各集群之前按照定义策略分发。
RSP模块可以对Federated Type CRD中placement和Overrides字段内容进行重写，rs重写数据来源于用户配置的调度文件。
一个典型的RSP文件定义示例如下，该RSP文件定义了一个deployment应用负载在部署时，各集群的部署策略。
apiVersion: scheduling.kubefed.io/v1alpha1
kind: ReplicaSchedulingPreference
metadata:
  name: fed-deploy
  namespace: fed-ns
spec:
  targetKind: FederatedDeployment
  totalReplicas: 20
  clusters:
   "*":
     weight: 1
     maxReplicas: 15
   cluster-1:
     weight:
     minReplicas: 3
     maxReplicas: 10
RSP文件中主要包含以下字段：
targetKind：定义该RSP文件应用的联邦资源类型，目前仅支持FederatedDeployment和FederatedReplicaSet。
totalReplicas：资源的总副本数，各个集群按照用户配置的权重或者比例进行资源计算时，会先根据总数进行计算得到一个初步结果，若集群中配置了最大值或最小值与计算得到的值冲突，则会使用用户配置的最大值或者最小值。因此实际的总副本数可能会和配置的总副本数不一致。

2.3 kubefed 实现原理

kubefed使用自定义CRD和自定义controller 实现联邦集群的资源管理，原理如下图所示：

Kubfed控制面主要由三个自定义controller组成：
ClusterController: 集群控制器，用户通过kubefedctl join/unjoin 来加入/删除集群，当成功加入时，会建立一个 KubefedCluster 组件来储存集群相关信息，如 API Endpoint、CA Bundle 等。这些信息会被用在 KubeFed Controller 访问各 Kubernetes 集群，以确保能够建立 Kubernetes API 资源。并定时调用各集群的/healthz接口，维护可用集群列表，用于应用分发前的集群选择与过滤。
FederateTypeConfigController:联邦资源控制器，用于管理各集群间资源分发与状态监控。联邦资源控制器会为每种联邦资源类型创建一个资源分发控制器，和状态收集控制器，实现该类资源的联邦功能。StatusController和SyncController 都使用了FederatedInformer用来感知所有member cluster中某中联邦资源的变更。如果变更则从HostCluster中获取最新的资源定义同步到各memberCluster中。
SchedulerManage：调度控制器，用于创建适用于ReplicaSet和Deployment的RSPController，RSPController。当用户创建RSP资源后，RSP Controller 会收到通知，匹配对应 namespace/name 的 FederatedDeployment 与 FederatedReplicaSet 是否存在，若存在的话，会根据rsp中设定的策略计算出每个集群预期的副本数，之后覆写 Federated 资源中的 spec.overrides 内容以重新定义每个集群的副本数，最后再由 KubeFed Sync Controller 来同步至每个集群。

3 总结

Kubefed通过crd与自定义controller实现了对任意资源的联邦，并支持用户自定义调度策略，易于扩展和维护。
目前多集群管理除了kubefed项目还有华为推出的karmada、阿里和redhat推出的OCM(open cluster management)项目，相对于karmada部署资源时host cluster上必须要部署，kubefed可以选择不部署在host cluster，减少了控制面所在集群的负担，但在资源管理和资源调度上karmada比kubefed有优势。另外kubefed相对于ocm，联邦化资源会产生较多的crd，在维护各集群中crd的api版本增加了负担。因此需要用户根据实际使用场景选择合适的多集群管理方案。
